3D

3D Effekte

Perspektivisch drehen

Perspektivisch drehen

1. Objekt(e) wählen.
   Falls mehrere Objekte mit demselben Fluchtpunkt erzeugt werden sollen, so müssen diese vorher gruppiert werden!
2. Effekt 3D Drehen.
   • Würfel packen und drehen, um Sichtposition einzustellen.
     An einer Kante packen um nur 1 Achse zu drehen.
   • Perspektive : Linienführung zu einem Fluchtpunkt.

Extrudieren und abgeflachte Kante

Extrudieren und abgeflachte Kante

Originalobjekt, Drahtmodell, ohne Kontur, mit Kontur, massiv.

1. Objekt(e) wählen.
   Falls mehrere Objekte mit derselben Perspektive erzeugt werden sollen, so müssen diese vorher gruppiert werden!
2. Effekt 3D Extrudieren und abgeflachte Kante.
   • Würfel packen und drehen, um Sichtposition einzustellen.
     An einer Kante packen um nur 1 Achse zu drehen.
   • Perspektive : Linienführung zu einem Fluchtpunkt.
   • Tiefe der Extrusion : Tiefe ("Länge") des Objektes.
   • Linienende : massives oder hohles Objekt.
   • Abgeflachte Ecke : gibt die Oberflächenform (in der Tiefendimension) an.
     • : wird hinzugefügt (Objekt wird grösser).
     • : wird subtrahiert (Objekt wird evt. kleiner).
3. Effekt überarbeiten: 3D-Objekt auswählen und in der Aussehen-Palette den Effekt ("3D-Extrudieren") doppelklicken.

Objekte kreiseln

Objekte kreiseln

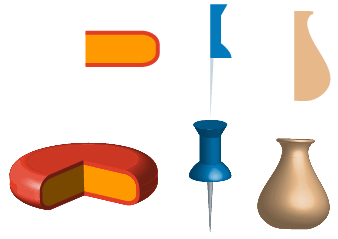

Originale und gekreiselte Objekte

1. Objekt(e) wählen.
   Falls mehrere Objekte um dieselbe Achse gedreht werden sollen, so müssen diese vorher gruppiert werden!
2. Effekt 3D Kreiseln.
   • Würfel packen und drehen, um Sichtposition einzustellen.
     An einer Kante packen um nur 1 Achse zu drehen.
   • Winkel : Segmentgrösse (360 Grad = voll, sonst angeschnitten).
   • Linienende : massives oder hohles Objekt.
     Bedeutungslos bei 360° Winkel.
   • Abstand : Abstand zur Achse.
     Damit kann z. B. ein ringförmiges Objekt erstellt werden.
3. Effekt überarbeiten: 3D-Objekt auswählen und in der Aussehen-Palette den Effekt ("3D-Kreiseln") doppelklicken.

Transparente 3D-Objekte

Transparente 3D-Objekte

1. Objekt(e) wählen.
2. Transparenz der Objekte einstellen.
3. Objekte gruppieren. Auch dann wenn es sich um ein einzelnes Objekt handelt!
4. 3D-Effekt anwenden (Extrudieren oder Kreiseln).
   • Mindestens eine Lichtquelle (mit ) zur Objektrückseite verschieben.
   • Volltonfarben beibehalten.
   • Schattierungsfarbe auf eigene stellen, Farbe wählen.
   • Verdeckte Flächen zeichnen.
   Verdeckte Flächen auf der Rückseite sind nun sichtbar.

3D-Objekte mit grafischer Verzierung

3D-Objekt mit Verzierung

1. Gewünschte Grafiken in die Symbole-Liste ziehen.
   Pfade, Text, Pixelbilder, Gitterobjekte usw.
2. 3D-Objekt auswählen.
3. In der Aussehen-Palette den 3D-Effekt doppelklicken.
4. Bildmaterial zuweisen.
5. Bei Fläche: Zielfläche für die Verzierung auswählen.
6. Bei Symbol: Grafik auswählen.
7. Grafik platzieren, drehen und skalieren.
   In der momentanen Drehung sichtbare Flächenbereiche sind hellgrau.
8. Evt. Bildmaterial schattieren.
9. Evt. Unsichtbare Geometrie, um allein die Verzierung darzustellen.
